IEEE 1394 - FireWire / i-Link

История IEEE 1394, теперь известного также как FireWire и как i-Link, началась ещё в 1986 году, когда члены Microcomputer Standards Committee (Комитет по Стандартам Микрокомпьютеров) захотели объединить существовавшие в то время различные варианты последовательной шины (Serial Bus). Новый проект был призван объединить существовавшие на то время наработки: IEEE 1014 VME, IEEE 1296 Multibus II, и IEEE 896 FutureBus+®. Задачей разработчиков стало создание универсального I/O (Input/Output) внешнего интерфейса, пригодного как для работы с мультимедиа, так и для работы с накопителями данных (Mass Storage Device), не говоря уже о более простых вещах - вроде принтеров, сканеров, и тому подобного. Результатом труда разработчиков стал окончательно утверждённый 12 декабря 1995 года 10 мегабайтный документ под названием 1394-1995.pdf, который описывал IEEE 1394. В названии стандарта нет никакого тайного смысла - просто это был 1394 по счёту стандарт, выпущенный комитетом. Интерфейс, который описывался в этом документе был воистину революционным. Он обеспечивал просто невероятные по тем временам скорости и удобство. Ведущую роль в разработке стандата сыграла, была Apple, которая дала ему имя FireWire, поэтому нет ничего удивительного в том, что она сразу же сделал ставку на использование этого стандарта в своих компьютерах (как обычно, Apple пошёл своим путём, и, пока пользователи PC заглядывали в рот Intel с недавно появившемся USB, сделал ставку на FireWire. Хотя и USB не был забыт. Настоящей лебединой песней для IEEE 1394 стало появление любительских DV камер. Ещё при их разработке стало ясно, что, кроме IEEE 1394 в качестве внешнего интерфейса для них ничего не подходит. Поэтому, Digital VCR Conference (DVC) приняла решение использовать IEEE 1394 как стандартный интерфейс для цифровых камер. Первой ласточкой стала Sony c DCR-VX1000 и DCR-VX700 цифровыми камерами, которые впервые имели IEEE 1394 выход. Но, вскоре за Sony подтянулись и другие производители. И сегодня IEEE 1394 практически монополизировал этот быстро развивающийся рынок. Сегодня любая, произведённая сегодня DV камера в обязательном порядке оснащается IEEE 1394 интерфейсом.

Свою лепту в развитие IEEE 1394 внесла и Texas Instruments, организовавшая массовое производство действительно дешёвых микросхем для реализации IEEE 1394 интерфейса, что сыграло огромную роль в бурном росте количества IEEE 1394 контролёров в персональных компьютерах.

Несмотря на такой успех нового стандарта (он оказался востребованным ещё до выхода окончательной спецификации), разработчики не стояли на месте. Уже в 2000 году вышла 1394a-2000 версия протокола, сразу же с энтузиазмом воспринятая производителями. А сегодня разрабатывается P1394b.

Разработчики опирались на выпущенные ранее стандарты, и в IEEE 1394 вошло всё лучшее, что существовало на тот момент. Из главных особенностей IEEE 1394 можно отметить:

• Последовательная шина вместо параллельного интерфейса позволила использовать кабеля малого диаметра и разъёмы малого размера.

• Поддержка горячего подключения и отключения всего чего угодно.

• Питание внешних устройств через IEEE 1394 кабель.

• Высокая скорость

• Возможность строить сети из различных устройств и самой различной конфигурации.

• Простота конфигурации и широта возможностей. Через IEEE 1394 может работать самое различное оборудование, причём пользователю не придётся мучаться вопросом, как это всё правильно подключить.

• Поддержка асинхронной и синхронной передачи данных.

На последнем пункте необходимо остановиться поподробнее.

Асинхронная передача. Asybnchronous, от греческого Asyn - другой и Chronous - время. Это означает, что данные обязательно будут доставлены в целости и сохранности, пусть и не всегда в срок. Получение каждого пакета проверяется и подтверждается, если пакет не дошёл, передача будет повторена заново.

Синхронная передача. Isochronous, от греческого Iso - тот же, такой же и Chronous - время. Это означает, что скорость и непрерывность потока важнее, чем сохранность данных. Если пакет пришёл с ошибкой, или не пришёл вообще, это даже не проверяется, не говоря уже о том, чтобы переслать пакет заново. Этот тип передачи отлично подходит для мультимедийных приложений, где потеря какой-либо части информации менее критична, чем большая задержка.

IEEE 1394 позволяет передавать данные на скорости 98.304 Mbit/sec. Кроме этого, возможна передача в 2-x (196.608 Mbit/sec) и 4-x (393.216 Mbit/sec) режимах.

Первоначально появились чипы, которые способны работать только на 100 Мбитах (хотя спецификация позволяла и больше), но 200 и 400-мегабитные чипы не заставили себя долго ждать. Несмотря на такой кажущийся беспорядок, пользователи не должны испытывать ни малейших неудобств (это было одно из обязательных условий, которое ставилось перед разработчиками). Поэтому IEEE 1394 позволяет в одной сети использовать самые разные устройства одновременно. Причём, пользователю не придётся беспокоиться о том, что он может неправильно их подключить. Подключать можно что угодно, и в каких угодно сочетаниях, железки сами разберутся, кто с кем и на какой скорости может "разговаривать".

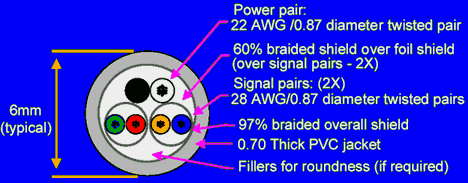

Для работы на таких высоких скоростях потребовались соответствующие кабели. Кабель для IEEE 1394 весьма сложная система, и спаять его самостоятельно (что возможно для USB) вряд ли возможно. Данные передаются по двум витым парам, каждая из которых отдельно экранирована. Для пущей надёжности, дополнительно экранируется и весь кабель. Кроме двух сигнальных пар, в кабеле предусмотрены две питающие жилы, которые могут обеспечить любое внешнее устройство током силой до 1.5 А и напряжением до 40 V. В разрезе кабель выглядит так:

Кабель IEEE 1394 в разрезе

Выбору разъёма, к которому должны подключаться IEEE 1394 устройства, было уделено самое пристальное внимание, ведь от разъёма в немалой степени зависит то, насколько удобно будет пользоваться новым интерфейсом. Разъём должен быть небольшим, но в то же время прочным, должен обеспечивать надёжное соединение, но в то же время легко соединяться-отсоединяться даже вслепую.

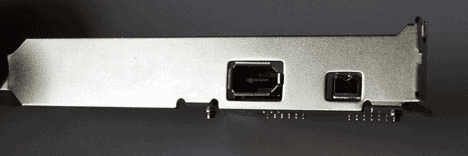

Разъемы IEEE 1394
