Как обжать разъем RJ45

Как правильно обжать сетевой кабель и построить сеть из нескольких компьютеров вы узнате прочитав эту статью:

Сети на базе Ethernet бывают трех видов. Ниже представлена их сводная таблица:

На сегодняшний день, наиболее распространенной из этих технологий является Fast Ethernet, т.к. простая Ethernet уже не удовлетворяет потребностей большинства потребителей, а Gigabit Ethernet еще достаточно дорога для ее широкого применения, хотя и начинает постепенно вытеснять своих предшественниц. Поэтому мы с вами будем строить сеть на основе Fast Ethernet с использованием двух витых пар из кабеля UTP Cat.5. К тому же, как показывает практика, при использовании данного типа кабеля возможна работа и простой Ethernet, что может пригодиться при наличии некоторого количества старых устройств.

Порт MDI / MDI-X

Разъем RJ45

Портами MDI оснащено большинство сетевых адаптеров и прочих устройств. Портами MDI-X оснащаются такие устройства, как коммутаторы, специально для того, чтобы при подключении к ним какого-либо устройства можно было бы обжать витую пару с обеих сторон одинаково, без перекрещивания пар внутри кабеля. Многие коммутаторы соединяются между собой простым кабелем без перекрещивания через специальные порты, называемые UpLink'ами. Другой способ подключения - это порты, которые могут работать и как порт MDI-X, и как порт MDI, в зависимости от положения специального переключателя или кнопки.

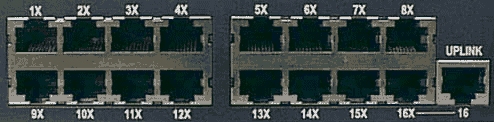

Коммутатор с портом UpLink

Теперь нам надо разобраться, какой проводок кабеля должен подходить к тому или иному контакту в разъеме RJ45. Для этого условимся, что мы строим сеть по спецификации 100Base-TX, т.е. с использованием двух пар из четырех возможных (см. таблицу ниже). Существует два стандарта: EIA/TIA-568A и EIA/TIA-568B, в соответствии с которыми и определяется расположение проводов в разъемах:

Соответствие проводов номерам контактов

568А	568B

Соединение компьютера/устройства (порта MDI) с концентратором (портом MDI-X) Соединение компьютера/устройства (порта MDI) с компьютером (портом MDI) Один конец кабеля Другой конец кабеля Один конец кабеля Другой конец кабеля или или

Схемы соединения (четырехпарный провод)

Для соединения устройств можно использовать и двухпарный провод. В этом случае, надо не забывать, что используются только 1,2,3 и 6 контакты, и не ошибиться при обжатии.

Соединение компьютера/устройства (порта MDI) с концентратором (портом MDI-X) Соединение компьютера/устройства (порта MDI) с компьютером (портом MDI) Один конец кабеля Другой конец кабеля Один конец кабеля Другой конец кабеля или или

Схемы соединения (двупарный провод)

Для гигабитного 1000 Base-T соединения:
1000 Base-T использует все пары для обмена двунаправленным трафиком. Для данного соединения подходит кабель только категории 5Е.
