Формат SVHS

Аналоговый стандарт SVHS (Super Video Home Standart) появился как улучшенный вариант VHS-формата, придуманный фирмой JVC в 1976 г. для бытовых видеомагнитофонов. Главным недостатком VHS было низкое разрешение сигнала – 240 строк на кадр, и неудивительно, что именно этот параметр был усовершенствован первым. SVHS стал следующим этапом развития, позволившим записывать и воспроизводить до 400 строк на кадр. Это было достигнуто разделением параметров цветности (Y) и яркости (C) и их передачей двумя разными каналами Y/C. Y нес яркостной сигнал и синхроимпульсы (для этого его диапазон был расширен с 3МГц до5 МГц), а С - модулированные цветовые сигналы. Кроме того, записывалась и звуковая дорожка в режиме "стерео". Однако для чтения такого сигнала требовалась совсем другая аппаратура и на практике часто съемка шла в режиме SVHS, а конечный результат – фильм – выходил в формате VHS. На это приходилось идти из-за дороговизны SVHS-воспроизводящей аппаратуры и пленки и, хотя новый формат позволял реализовать редактирование и создание собственных фильмов, что не могло не вызывать всплеска энтузиазма, цена перечеркнула эффект. SVHS был введен в конце 80-х гг., но так и не завоевал широкую публику. Десятилетием позже JVC, пытаясь совместить цифру и аналог, придумала еще более сложный формат SVHS Professional S, где был использован цифровой метод разделения параметров цветности и яркости плюс обработка их цифровым же гребенчатым фильтром. Однако в СССР и России он остался практически полностью неизвестным из-за необходимости приобретения внешних корректоров временных искажений и высокой цены собственно кассет и оборудования для чтения. Оба формата потеряли свою значимость с появлением цифровых форматов и технологий.

Чтобы добиться наилучшего качества от SVHS, необходимо использовать для соединения видеомагнитофона и телевизора кабель и гнездо S-Video. Однако оборудование пользователя иногда не имеет таких входов и выходов, в таком случае можно использовать стандартные аналоговые разъемы. С конца 1990-ых повышенное распространение SVHS и других форматов, таких как DVD, сделало S-Video выход обязательным на стандартных телевизорах.

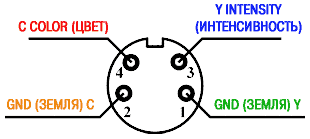

Распайка SVHS

С - Цветность Y - Интенсивность
GND C - Земля для цветности GND Y - Земля для интенсивности
